Европейская наружная электрическая трансформаторная подстанция

Электрическая европейская трансформаторная подстанция Jinneng на открытом воздухе представляет собой разновидность сборной подстанции (европейского типа), которая широко используется при преобразовании городских электросетей, жилых комплексов, высотных-зданий, промышленных и горнодобывающих предприятий, отелей, торговых центров, аэропортов, железных дорог, нефтяных месторождений, доков, автомагистралей и временных электростанций, а также других внутренних и наружных объектов.







① Готовый-тип

② Подстанция

③ Номер конструкции

④ Номинальное напряжение (высокое/низкое напряжение)

⑤ Номинальная мощность





● Высота над уровнем моря: меньше или равна 2000 м.

● Температура окружающей среды: -25 градусов ~+40 градусов.

● Относительная влажность: при 25 градусах среднесуточная влажность не превышает 95%, среднемесячная влажность не превышает 90%.

● Место установки: место, где нет огня, опасности взрыва, проводящей пыли, химических агрессивных газов или сильной вибрации.

● Если не выполняются вышеуказанные условия, пожалуйста, проведите переговоры с нами.





Европейская наружная трансформаторная подстанция включает в себя распределительные устройства высокого-напряжения, распределительные трансформаторы, распределительные устройства низкого-напряжения, оборудование для измерения энергии и устройства компенсации реактивной мощности, интегрированные в соответствии с конкретными конфигурациями, что демонстрирует высокий-уровень модульной системной интеграции.

● Идеальная защита от высокого и низкого напряжения, безопасная и надежная работа, простота обслуживания.

● Небольшая занимаемая площадь, меньшие инвестиции, короткий производственный цикл, легкость перемещения.

● Гибкая схема подключения.

● Уникальная структура: двухслойная (композитная плита) оболочка прочная, теплоизоляция, рассеивание тепла.

● Различные типы: универсальный тип, тип виллы, компактный и другие стили.

● Шкаф высоковольтной кольцевой сети может быть оснащен терминалом сетевой автоматизации (FTU) для надежного обнаружения короткого замыкания и однофазного замыкания на землю, с функцией «четырех удаленных» устройств, что упрощает модернизацию автоматизации распределительной сети.





Особенность	Компактная подстанция европейского-типа	Американский-подкладной блок-трансформатор (для справки)
Структура макета	Тип «Линия». Отсек высокого-напряжения, трансформаторный отсек и отсек низкого-напряжения четко разделены и изолированы друг от друга.	«Треугольный» тип. Корпус трансформатора образует часть «треугольника», подключенного к оборудованию высокого-и низкого-напряжения с обеих сторон, что обеспечивает более компактную конструкцию.
Высоковольтное-оборудование	Используются независимые кольцевые главные блоки (RMU) 12 кВ с воздушной-изоляцией или элегазовой-изоляцией. Функциональные блоки являются модульными, легко расширяемыми, с понятными интерфейсами эксплуатации и обслуживания.	Секция высокого-напряжения делит бак с трансформатором, используя масляные-выключатели нагрузки + резервные защитные предохранители, встроенные в бак трансформаторного масла.

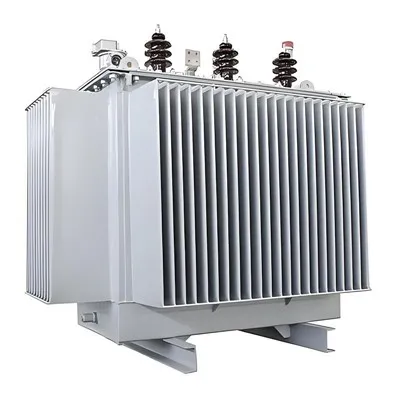

Трансформатор	В основном это независимые масляные-погружные трансформаторы или трансформаторы сухого-типа, размещенные в отдельном отсеке со специальной системой вентиляции и охлаждения.	Обычно это масляный-трансформатор, в масляный бак которого погружены компоненты высокого-напряжения.
Низковольтное-оборудование	Оборудовано комплектным распределительным устройством низкого-напряжения (PCC или MCC), способным работать со сложными исходящими цепями, конденсаторной компенсацией и интеллектуальными блоками мониторинга.	Конфигурация низкого-напряжения относительно проста, обычно с меньшим количеством выходных цепей и меньшей емкостью.
Появление	Напоминает небольшой металлический домик прямоугольной формы с независимыми дверями для каждого отсека, облегчающими осмотр и обслуживание.	Выглядит как один большой масляный бак, в котором не видно секции высокого-напряжения.
Основные преимущества	Высокая безопасность (отсек высокого-высокого напряжения защищен от прикосновения-), гибкая конфигурация, простота расширения, удобство обслуживания и ремонта. Подходит для сложных, много-схемных сценариев распределения с высокой-емкостью.	Небольшой размер, низкая стоимость, простая установка. Подходит для-чувствительных к затратам простых-схем распределения терминалов малой-емкости.





Европейская наружная трансформаторная подстанция широко используется в электросетях, ветроэнергетике, фотоэлектрических системах, зарядных станциях, средствах связи, химической промышленности, машиностроении, плавильной печи, нефтяных месторождениях, заводах, зарядных станциях, железнодорожных станциях, больницах, школах, объектах недвижимости, бизнес-центрах, больницах, школах и т. д., является поставщиком крупных отечественных хорошо-известных предприятий, а клиенты хвалят ее продукцию за стабильное качество и долговечность.
