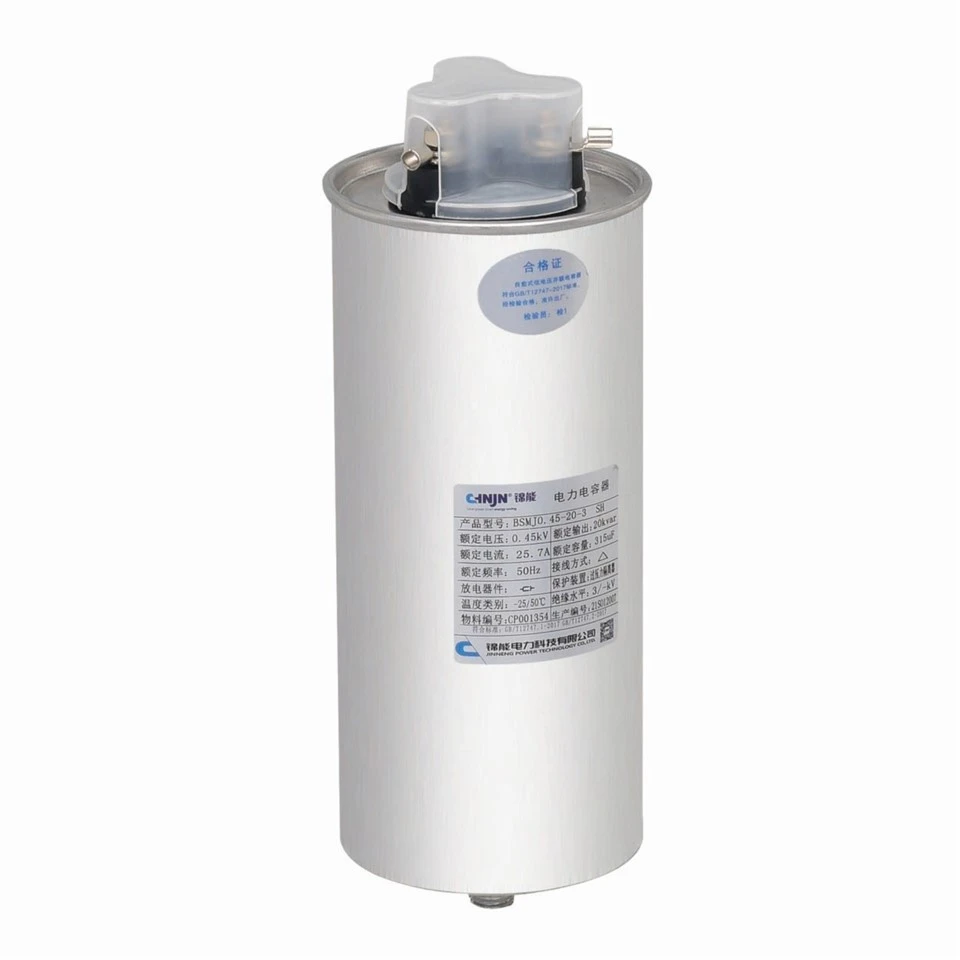

Конденсаторы компенсации реактивной мощности низкого напряжения

✅Тангентное значение угла потерь: ниже 0,0012.
✅IEC60831-1:2014, IEC60831-2:2014
✅дизайн: огнестойкий-, взрывозащищенный-и герметичный-устойчивый.
✅самовосстанавливающаяся-металлизированная пленка
✅Экологически-безопасный

  • Внедрение продукции

Конденсаторы компенсации реактивной мощности низкого-напряжения – это основные компоненты, используемые в распределительных системах с низким-напряжением ниже 1 кВ (обычно при уровнях напряжения 380 В, 400 В, 440 В, 525 В или 690 В) для компенсации реактивной мощности. Их основная функция — обеспечить емкостную реактивную мощность для компенсации индуктивной реактивной мощности, тем самым улучшая коэффициент мощности системы.



В электрических сетях реактивная мощность приводит к увеличению линейных токов при заданной активной мощности, передаваемой на нагрузки.

Основными последствиями являются:

● Необходимость увеличения размеров передающих и распределительных сетей коммунальными предприятиями.

● Повышенные падения и провалы напряжения на распределительных линиях.

● Дополнительные потери мощности

Это приводит к увеличению счетов за электроэнергию для промышленных потребителей из-за:

● Увеличение общей потребности в кВА.

● Повышенное энергопотребление внутри установок.

● Штрафы, применяемые большинством коммунальных предприятий за реактивную энергию.

Управление реактивной мощностью направлено на оптимизацию вашей электроустановки за счет снижения энергопотребления и повышения доступности электроэнергии. Управление реактивной мощностью обеспечивает лучшее использование электрических машин, оптимизированные размеры электрических проводников и снижение штрафов со стороны коммунальных предприятий.



Модель Значение



product-1034-372

В качестве диэлектрика наших конденсаторов используется металлизированная полипропиленовая пленка, обеспечивающая отличные характеристики самовосстановления-и низкие потери (tanδ<0,0002). Локальный пробой диэлектрика, вызванный перенапряжением или перегрузкой по току, может быстро само-восстанавливаться и восстанавливать нормальную работу. В качестве пропитки мы используем эпоксидную смолу, которая обеспечивает хорошую герметизирующую способность, устойчивость к вибрации и-экологичность.



Общие характеристики



Категория Элемент Спецификация/Описание
Общие характеристики Стандарты МЭК 60831-1/2
  Диапазон напряжения Трехфазный: от 220 В до 690 В.
  Частота 50/60 Гц
  Диапазон мощности 1 - 30.3 квар
  Потери (диэлектрик) < 0.2 W/kvar
  Потери (всего) < 0.5 W/kvar
  Допуск емкости -5 %, +10 %
  Проверка напряжения (клеммы) 2,15 x Un (переменный ток), 10 с
  Испытание напряжения (терминал и контейнер) 3 кВ (переменный ток), 10 с или
3,66 кВ (переменный ток), 2 с
  Импульсное напряжение 8 кВ
  Разрядный резистор Установлено, стандартное время разряда 60 с.
Условия труда Температура окружающей среды -25/55 градусов (Класс D)
  Влажность 95 %
  Высота Не более 2000 м
  Перенапряжение 1,1 x Un, 8 часов каждые 24 часа
  Перегрузка по току До 1,3 x Вход
  Пиковый пусковой ток 200 х В
  Операции переключения (макс.) До 5000 коммутационных операций в год
  Средняя продолжительность жизни До 100 000 часов
  Устойчивость к гармоническому содержанию NLLМеньше или равно 10 %
Характеристики установки Монтажное положение Крытый, вертикальный
  Крепление Резьбовая шпилька М12 внизу.
  Заземление Не указан
  Клеммы (CLAMP TITE) Клеммы с защитой от поражения электрическим током (защита от пальцев-) и двойным быстродействием-на клемме
  Клеммы (тип шпильки) а. Трехконтактные клеммы со шпильками для номиналов выше 30,3 квар с трехфазными конденсаторами (2 клеммы для однофазных)
б. Двусторонние штыревые клеммы для номиналов выше 15,1 квар в одной фазе
Функции безопасности Безопасность Самовосстанавливающийся-разъединитель-чувствительный к давлению + разрядное устройство
  Защита IP20 (для терминалов быстрого-включения и CLAMP TITE)
Строительство Корпус Экструдированный алюминий
  Диэлектрик Металлизированная полипропиленовая пленка со сплавом Zn/Al
  Пропитка Эпоксидная смола

Вышеуказанные параметры являются типичными значениями. Права на окончательную интерпретацию принадлежат нашей компании. Пожалуйста,связаться с нами



Руководство по выбору



UN(V) CН (мкФ) QN(квар)/50 Гц IN (А)/50 Гц QN(квар)/60 Гц IN (А)/60 Гц
440 3*164.5 30.0 39.4 36.0 47.2
415 26.7 37.1 32.0 44.6
400 24.8 35.8 29.8 42.9
380 22.4 34.0 26.9 40.8
440 3*137.07 25.0 32.8 30.0 39.4
415 22.2 30.9 26.7 37.1
400 20.7 29.8 24.8 35.8
380 18.6 28.3 22.4 34.0
440 3*109.67 20.0 26.2 24.0 31.5
415 17.8 24.8 21.4 29.7
400 16.5 23.9 19.8 28.6
380 14.9 22.7 17.9 27.2
440 3*82.23 15.0 19.7 18.0 23.6
415 13.3 18.6 16.0 22.3
400 12.4 17.9 14.9 21.5
380 11.2 17.0 13.4 20.4
440 3*54.83 10.0 13.1 12.0 15.7
415 8.9 12.4 10.7 14.9
400 8.3 11.9 9.9 14.3
380 7.5 11.3 8.9 13.6
440 3*27.4 5.0 6.6 6.0 7.9
415 4.4 6.2 5.3 7.4
400 4.1 6.0 5.0 7.2
380 3.7 5.7 4.5 6.8
440 3*13.7 2.5 3.3 3.0 3.9
415 2.2 3.1 2.7 3.7
400 2.1 3.0 2.5 3.6
380 1.9 2.8 2.2 3.4
440 3*5.47 1.0 1.3 1.2 1.6
415 0.9 1.2 1.1 1.5
400 0.8 1.2 1.0 1.4
380 0.7 1.1 0.9 1.4
525 3*115.53 30.0 33.0 36.0 39.6
515 28.9 32.4 34.6 38.8
480 25.1 30.2 30.1 36.2
440 21.1 27.6 25.3 33.2
400 17.4 25.1 20.9 30.2
525 3*96.3 25.0 27.5 30.0 33.0
515 24.1 27.0 28.9 32.4
480 20.9 25.1 25.1 30.2
440 17.6 23.0 21.1 27.7
400 14.5 21.0 17.4 25.1
525 3*77.03 20.0 22.0 24.0 26.4
515 19.2 21.6 23.1 25.9
480 16.7 20.1 20.1 24.1
440 14.0 18.4 16.9 22.1
400 11.6 16.8 13.9 20.1
525 3*57.77 15.0 16.5 18.0 19.8
515 14.4 16.2 17.3 19.4
480 12.5 15.1 15.0 18.1
440 10.5 13.8 12.6 16.6
400 8.7 12.6 10.4 15.1
525 3*38.5 10.0 11.0 12.0 13.2
515 9.6 10.8 11.5 12.9
480 8.4 10.1 10.0 12.1
440 7.0 9.2 8.4 11.1
400 5.8 8.4 7.0 10.1
525 3*19.27 5.0 5.5 6.0 6.6
515 4.8 5.4 5.8 6.5
480 4.2 5.0 5.0 6.0
440 3.5 4.6 4.2 5.5
400 2.9 4.2 3.5 5.0
525 3*9.63 2.5 2.7 3.0 3.3
515 2.4 2.7 2.9 3.2
480 2.1 2.5 2.5 3.0
440 1.8 2.3 2.1 2.8
400 1.5 2.1 1.7 2.5
525 3*3.87 1.0 1.1 1.2 1.3
515 1.0 1.1 1.2 1.3
480 0.8 1.0 1.0 1.2
440 0.7 0.9 0.8 1.1
400 0.6 0.8 0.7 1.0



Расчет необходимой реактивной мощности



Цель состоит в том, чтобы определить необходимую реактивную мощность Qc (квар), которую необходимо установить, чтобы улучшить коэффициент мощности cosφ и уменьшить полную мощность S.
Для φ'<φ, we="" obtain:="" cosφ'="">cosφ и tanφ'
Это показано на схеме напротив.
Qc можно определить по формуле Qc=P. (tanφ - tanφ'), ​​которая выводится из диаграммы.
Qc=мощность конденсаторной батареи в квар.
P=активная мощность нагрузки в кВт.
tanφ=тангенс угла фазового сдвига до компенсации.
tanφ'=тангенс угла фазового сдвига после компенсации.
Параметры φ и tan φ можно получить из данных расчета или из
прямое измерение в установке.
Для непосредственного определения можно использовать следующую таблицу.
product-599-430

Пожалуйстасвязаться с намидля получения дополнительных указаний
