Устройство фильтра активной мощности APF

Устройство фильтра активной мощности Jinneng electric APF объединяет один или несколько модулей фильтра активной мощности, блок управления, автоматические выключатели, контакторы, систему охлаждения и другие основные компоненты в стандартный промышленный корпус, образуя комплексное решение для подавления гармоник-и-play.

Он действует как «интеллектуальный очиститель» электросети, способный динамически и в реальном-времени компенсировать гармоники, реактивную мощность и несбалансированные токи в сети.





Его техническая основа основана на теории мгновенной реактивной мощности и технологии ШИМ (широтно-импульсной модуляции).

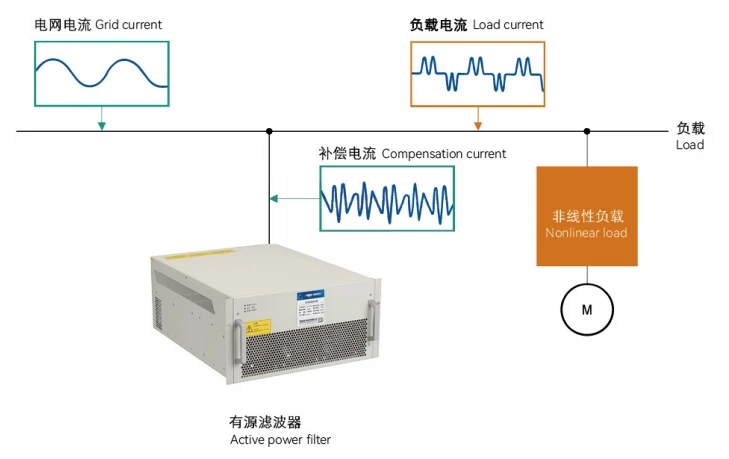

1. Обнаружение. Внешние трансформаторы тока (ТТ) непрерывно измеряют сигнал тока нагрузки в-режиме реального времени.

2. Расчет. Встроенный-DSP (процессор цифровых сигналов) выполняет высокоскоростной-анализ выборочного тока, точно рассчитывая гармонические, реактивные или отрицательные компоненты тока-последовательности тока, которые необходимо компенсировать.

3. Генерация и подача. Контроллер управляет силовым преобразователем IGBT (биполярный транзистор с изолированным -затвором) для генерации компенсационного тока, равного по величине и противоположного по направлению обнаруженному вредному току.

4. Отмена. Этот компенсационный ток подается в сеть через реактор, где он нейтрализует гармонические токи, генерируемые нагрузкой на стороне сети. В конечном итоге ток, поступающий из сети, становится чистой синусоидальной волной.









Фильтр гармоник и компенсация
Компенсационная способность	Модуль 50A/100A/150A/200A/300A (настраиваемый), тип шкафа, возможность свободного параллельного расширения
вход
Режим подключения	3-фазный 3-проводной/3-фазный 4-проводной
Рабочее напряжение	380V(-40%~+20%)
Рабочая частота	50 Гц(-10%~+10%)
Индекс производительности
Эффективность системы	>97%
Возможность фильтрации	THDi(текущая степень искажения)<5%
Диапазон фильтра	со 2-го по 50-й порядок
Время ответа	<300μS
Полное время ответа	<10ms
Возможность нейтрального фильтра	в 3 раза больше, чем у фазовых линий
Частота БТИЗ	30 кГц (эквивалентная частота)
Самодиагностика-и функции защиты	Да
Интерфейс связи	РС232 РС485
Протокол связи	Протокол Modbus
Способ установки	На стене-/на стойке-
Класс защиты	IP30
Молниезащита	20кВ
Количество операций переключения	неограниченный
Трансформатор ТТ	100/5~4000/5
Состояние окружающей среды
Температура окружающей среды	от 0 градусов до 40 градусов
Температура хранения	-20 градусов ~ 70 градусов
Относительная влажность	Макс. 95 %, без-конденсации
Высота	Меньше или равна 1500 м; между 1500 и 4000 м мощность снижается на 1% на каждые 100 м в соответствии с GB/T 3859.2.



Примечание. Вышеуказанные параметры являются типичными справочными значениями, могут быть настроены в соответствии с требованиями заказчика. Наша компания оставляет за собой право изменять данные.связаться с нами





Новый патентный сертификат/патентный сертификат на дизайн, бизнес-лицензия, экспертная рабочая станция, производственная лицензия, сертификат высокотехнологичного предприятия, сертификат CE, сертификат CCC, сертификат CQC, отчет о проверке качества, ISO9001, ISO14001, OHS18001 и другие сертификаты.







Фильтр активной мощности APF используется в различных сценариях применения электропитания:

1. Управление промышленными двигателями: APF уменьшает гармоники, возникающие при работе двигателя, тем самым повышая энергоэффективность.

2. Интеграция сети возобновляемых источников энергии: APF оптимизирует выработку энергии из нестабильных источников, таких как ветер и солнечная энергия, повышая надежность сети.

3. Коммерческие здания: APF повышает качество электроэнергии для освещения и офисного оборудования, уменьшая гармонические помехи.

4.Центры обработки данных: APF гарантирует стабильное электропитание серверов и сетевых устройств, оптимизируя использование энергии.

5. Сетевая передача: APF используются для минимизации потерь при передаче, повышения стабильности напряжения и повышения качества электроэнергии.
