Что следует отметить при подключении активных фильтров параллельно?

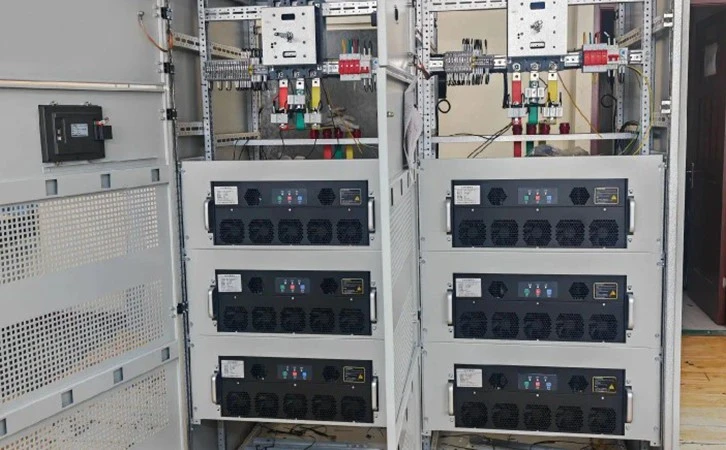

В крупных промышленных объектах или сложных энергетических системах один APF (Active Power Filter) часто не соответствует общим требованиям гармонического контроля . параллельной работы нескольких единиц становится эффективным решением для увеличения емкости . Однако параллельная система не является просто вопросом добавления количества единиц; Его производительность зависит от научного и разумного проектирования системы, а также тщательного управления операцией .

1. распределение емкости и баланс нагрузки

Конфигурация емкости параллельной системы APF должна основываться на подробном анализе гармонического спектра .. Распределение емкости для каждого устройства должно учитывать как экономику, так и избыточность, избегая ситуаций, когда одна единица перегружена или недостаточно используется {{1}) APF .

2. Синхронное управление и подавление циркуляции

Параллельный APF должен решить проблему синхронизации часов, чтобы предотвратить взаимные помехи, вызванные различиями в управлении времени .. это еще одна техническая задача, которая требует обеспечения того, чтобы напряжения шины постоянного тока каждого устройства были согласованы в аппаратном обеспечении, а также добавление этапов обнаружения тока цикла и компенсации в программном алгоритме .

3. Сопоставление импедансов и резонанс

Параллельное соединение множества APF изменит характеристики импеданса системы, потенциально вызывая неожиданные резонансные явления . до параллельного соединения, необходимо провести подробный анализ сканирования импеданса, чтобы определить потенциальные точки риска резонанса {1} полосы . Активная стратегия демпфирования должна быть встроена в алгоритм управления, чтобы эффективно подавлять формирование резонансных пиков . для распределенных APF, подключенных к длинным кабелям, влияние линейного импеданса на эффект компенсации должна быть рассмотрена, а корректировка компенсации может быть необходима, если необходима {4 at

4. Архитектура связи и совместное управление

Надежная сеть связи является основой для стабильной работы параллельной системы APF . промышленного Ethernet или выделенных шин, которые должны соответствовать требованиям в реальном времени, а задержка передачи следует контролировать в допустимом диапазоне . Протокол связи должен поддерживать быстрый обмен данными и синхронизацию статуса устройства, чтобы обеспечить, чтобы каждая блока была в соответствии с согласованной информацией о контроле «Конфликт». Центральный контроллер и локальный контроллер имеют четкие подразделения труда, что не только обеспечивает общую координацию, но и сохраняет автономию каждой единицы .

5. Координация защиты и изоляция ошибки

Защитная конфигурация системы является более сложной, чем у одной машины . настройки защиты от перегрузки должны учитывать текущий эффект суперпозиции, когда несколько машин соединены параллельно, чтобы избежать ложных действий . Система местоположения неисправности должна быть в состоянии быстро идентифицировать анормальные единицы и предопределить их, не влияя на операцию оборудования. Напряжение особенно важно для предотвращения коллапса напряжения шины из -за сбоя одного APF повлиять на другие единицы .

Параллельная операция APF (Active Power Filter) представляет собой сложную систему, которая включает в себя несколько дисциплин, таких как электроника, автоматическое управление и технология связи . Успешная параллельная система может достичь таких целей, как гибкое расширение потенциала и улучшенная операционная надежность, но она требует преодоления многочисленных технических вызовов.}}}}}}
