Муфта для заделки кабеля холодной усадки СН 35 кВ

Оконечная муфта для кабеля холодной усадки Jinneng electric MV 35 кВ представляет собой компонент на основе предварительно -расширенной резины-, предназначенный для заделки силовых кабелей среднего- напряжения (системы 35 кВ) без необходимости нагревания для установки.

Он обеспечивает электрическую изоляцию, механическую защиту и герметизацию концов кабелей в трансформаторах, распределительных устройствах или на открытом воздухе.









Уровень напряжения	Спецификация продукта	Модель продукта		Сечение кабеля (мм²)
26/35кВ	Одножильный Холодный Прекращение сокращения	Н/ВЛС-26/35-1.1		50~95
		Н/ВЛС-26/35-1.2		120~185
		Н/ВЛС-26/35-1.3		240~400
		Н/ВЛС-26/35-1,4		500~630
	3-ядерный холодный Прекращение сокращения	Н/ВЛС-26/35-3.1		50~95
		Н/ВЛС-26/35-3.2		120~185
		Н/ВЛС-26/35-3.3		240~400
		Н/ВЛС-26/35-3.4		500~630





Параметр	Спецификация
Номинальное напряжение	35кВ (26/35кВ)
Частота	50/60 Гц
Размер проводника	50–630 мм² (Cu/Al)
Материал	Жидкая силиконовая резина
Рабочая температура	от -50 градусов до +90 градусов
Импульсная устойчивость	±170 кВ
Выдерживаемое напряжение переменного тока	65 кВ, 30 мин (МЭК 60502)
Частичный разряд	Меньше или равно 10 пКл при 1,5U₀
Коэффициент усадки	3:1 (типичное)
Соответствие стандартам	МЭК 60502, ИЭЭЭ 48, ГБ/Т 12706

Примечание: вышеуказанные параметры являются типичными значениями для справки, наша компания оставляет за собой право окончательной интерпретации. Пожалуйста,свяжитесь с намидля более подробной информации

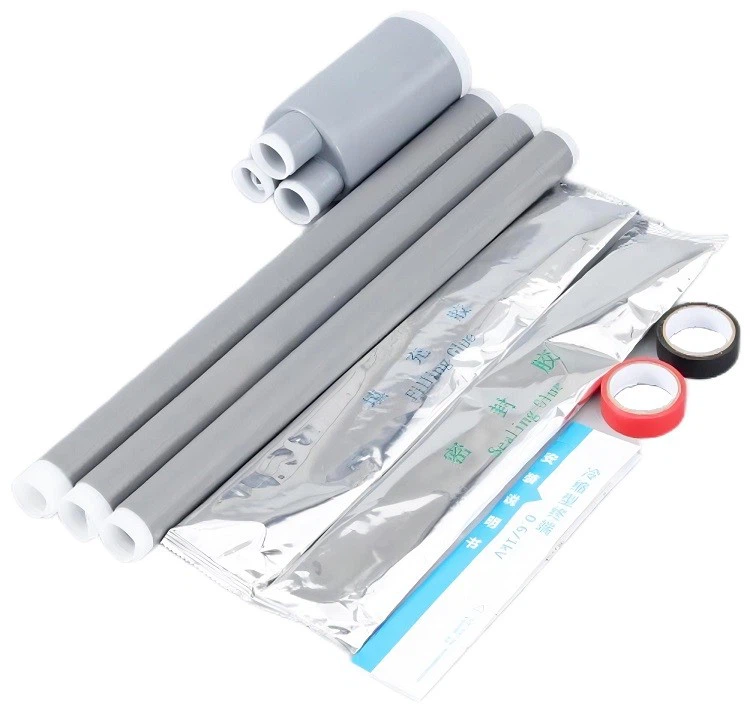

1 муфта холодной усадки

2 Опорный сердечник (несущая трубка)

3 компонента заземления

4 Уплотнительная мастика/лента

5 чистящих салфеток и абразивная подушечка

6 пошаговых--инструкций





Особенность	Холодная усадка	Термоусадка
Установка	Нет тепла; быстрее (10–15 мин)	Требуется фонарик (~30 мин)
Уплотнение	Самоклеящаяся-мастика	Зависит от качества клея
Долговечность	Устойчив к растрескиванию (гибкий)	Может сломаться со временем
Температурный диапазон	от -50 градусов до +90 градусов	от -40 градусов до +85 градусов
Устойчивость к погодным условиям	Высокий	Умеренный





Инструменты: Инструмент для зачистки кабеля, нож, чистящий растворитель, заземляющий провод.

Не требуется термофен (технология холодной усадки).

1. Зачистите кабель: снимите внешнюю оболочку, полупроводниковый слой и изоляцию до указанной длины.

2. Подготовьте проводник: очистите проводник растворителем; сгладьте острые края.

3. Наденьте муфту: наденьте муфту холодной усадки на кабель (обеспечьте правильное выравнивание фаз).

4. Снимите сердечник и термоусадочную трубку: потяните пластиковый спиральный сердечник → втулка плотно прилегает к кабелю.

5. Заземление: прикрепите заземляющую оплетку к экрану кабеля и закрепите.

Если больше инструкций, пожалуйстасвязаться с нами





● Подстанции: заделка кабелей, подключенных к распределительным устройствам, трансформаторам и RMU (кольцевым главным блокам).

● Распределительные сети: в качестве наружных или внутренних оконечных устройств для подземных линий электропередачи.

● Промышленные предприятия: Распределение электроэнергии на заводах, шахтах, центрах обработки данных и морских платформах.

● Инфраструктурные проекты: туннели, аэропорты, морские порты и системы железнодорожного транспорта.







Вопрос: Можно ли использовать его повторно, если он смещен?
О: Нет. После удаления сердцевины усадка становится необратимой.

Вопрос: Как обеспечить гидроизоляцию?
О: Убедитесь, что мастика полностью покрывает кабель; при необходимости используйте водонепроницаемую ленту.

Вопрос: Срок годности?
О: 2–3 года при хранении в оригинальной упаковке (избегайте воздействия ультрафиолета и влаги).

В: Как долго это длится?
О: 20+ лет (в зависимости от материала и окружающей среды)
